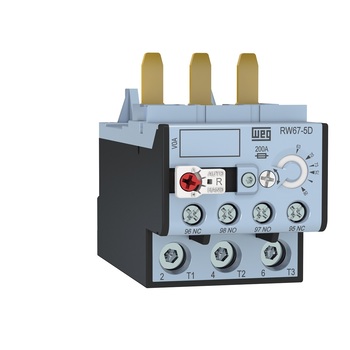

Relés Térmicos

Os relés térmicos são dispositivos muito importantes e de fácil instalação, utilizados em comandos elétricos, são construídos para proteger, controlar ou comandar um circuito elétrico, atuando sempre pelo efeito térmico provocado pela corrente elétrica.

Os relés térmicos funcionam seccionando o circuito quando é identificado um aquecimento excessivo!

Garantir a integridade de um processo industrial é de extrema importância. Os relés térmicos, também conhecidos como relés bimetálicos de sobrecarga, são dispositivos de proteção que são responsáveis por proteger os motores elétricos de possíveis anomalias, sobrecarga de correntes prolongadas, falta de fase, e a mais comum entre estas anomalias, que é o sobreaquecimento do motor elétrico.

Como um motor elétrico é a máquina mais importante em um processo, é preciso que haja uma proteção contra uma possível sobrecarga no mesmo, como é o caso do uso dos relés térmicos, pois quando o motor trava o seu eixo ou trabalha com muita carga, ele solicita mais corrente da rede elétrica para tentar compensar o peso requerido, resultando em um trabalho acima das especificações nominais.

Deste modo, quando o motor acaba trabalhando com especificações que não se enquadram a ele, pode haver danos em suas bobinas, provocando aquecimento e até um provável derretimento de sua isolação, ação que é capaz de fechar um possível curto-circuito interno. Por isso é tão importante o uso dos relés térmicos, que são considerados ótimos componentes de proteção.

Pois é no exato momento onde está ocorrendo este aquecimento excessivo que os relés térmicos entram em ação, pois as lâminas bimetálicas finas (normalmente ferro e níquel, sobrepostas e soldadas), com coeficientes de dilatação diferentes se aquecem, então ocorre à deformação das lâminas (uma se alonga mais que a outra), fazendo com que ativem o relé, desarmando o circuito do motor, como também o circuito de comando através de seus contatos auxiliares. Após acionados, os relés térmicos travam, impedindo que o motor seja ligado novamente. O motor só poderá ser ligado quando ocorrer uma ação manual de rearme.

Na Therba Equipamentos Elétricos você encontra os relés térmicos da WEG e da Schneider Electric.

A equipe comercial da Therba Equipamentos Elétricos é composta por vendedores técnicos altamente qualificados, que realizam o atendimento interno aos clientes. Contamos com a colaboração de nossos engenheiros de aplicação que desenvolvem um trabalho de campo junto aos nossos clientes, auxiliando nas especificações técnicas e soluções inteligentes para cada tipo de processo.

Fundada em 1970, a Therba Equipamentos Elétricos oferece o que há de melhor em serviços e produtos para distribuição elétrica, controle, sinalização e automação industrial. Atuamos em diversos mercados, fornecendo produtos de alto padrão de qualidade como os relés térmicos. Somos Distribuidor Oficial de consagradas marcas, como: Schneider Electric e WEG.
