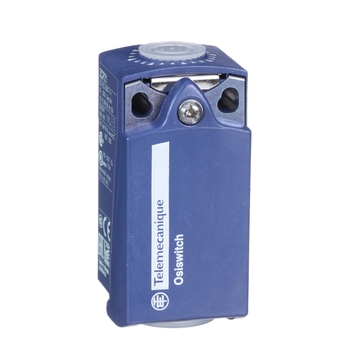

Chave Fim de Curso

A Therba Equipamentos Elétricos é uma empresa especializada em produtos e serviços para distribuição elétrica, controle, sinalização e automação industrial. Fundada em 1970, fornecemos o que existe de melhor no mercado, pois somos Distribuidores Oficiais de marcas mundialmente consagradas, como Telemecanique Sensors, WEG e Schneider Electric. Localizada na cidade de São Paulo, atendemos todo o Território Nacional, com agilidade e muita qualidade.

O que é uma chave fim de curso?

Também conhecida como sensor fim de curso, interruptor fim de curso ou microswitch, a chave fim de curso é um dispositivo eletromecânico que consegue determinar que um motor ou outra estrutura ligada ao seu eixo, chegou ao fim do seu campo de acionamento, ou seja, chegou ao fim do seu curso.

A chave fim de curso consegue ser atuada por uma mínima força externa, tem baixo custo de aquisição e consegue desempenhar a sua função em um circuito várias vezes, o número de atuações de uma chave fim de curso ultrapassa 1 milhão de ciclos, podendo chegar em até 10 milhões de ciclos, dependendo do modelo. Foram desenvolvidas para facilitar a seleção, instalação e manutenção do produto.

Quais são as características da chave fim de curso!

A chave fim de curso tem em sua composição três elementos básicos: caixa, contato e atuador. A caixa é uma estrutura que pode ser metálica ou plástica, que abriga os contatos e o atuador, deixando o conjunto da chave fim de curso unido.

Na chave fim de curso existe um contato que geralmente é normalmente fechado (NF), embora exista também alguns modelos de chave fim de curso com o contato normalmente aberto (NA). Este contato será usado dentro do circuito com a finalidade de fazer com que a atuação da chave fim de curso interrompa ou acione algum outro dispositivo.

O atuador é a parte da chave fim de curso que recebe a força externa, e assim abre ou fecha o contato que existe na chave fim de curso, este contato estará implementado dentro de um circuito elétrico e assumirá o estado conforme projetado. O acionador pode ter diferentes formas:
● Pinos arredondados.
● Pinos com roletes.
● Alavancas com roletes.
● Alavancas angulares com roletes.
● Alavanca de rotação.

A chave fim de curso tem grande aplicação na indústria, em situações que exigem indicar o posicionamento, monitorar ou detectar partes e peças de uma máquina ou processo. Na robótica, tem como aplicação identificar degraus, paredes ou até mesmo como medida de segurança, impedindo que o motor seja forçado. No uso diário podemos encontrar em portões eletrônicos. Dentre as aplicações mais comuns das chaves fim de curso estão:
● Inversão de polaridade.
● Circuito de tempo.
● Mudança de estado ou função.
● Acionamento biestável.
