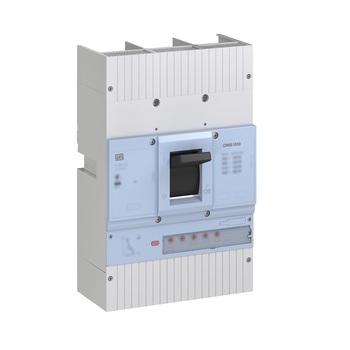

Disjuntor DWB
O disjuntor DWB da WEG é o disjuntor em caixa moldada correto para aplicação em instalações industriais, comerciais e prediais. Foi desenvolvido e fabricado em conformidade com as normas IEC 60947-1, IEC 60947-2 e respectivas ABNT/NBR, atendendo todas as necessidades de manobra e proteção em circuitos de distribuição elétrica até 1.600 A.
O que é um disjuntor DWB que é fabricado pela WEG?
A linha de disjuntor DWB da WEG permite flexibilidade na utilização de acessórios internos e a intercambialidade de acessórios entre disjuntores de 160 A até 1.000 A. Para proporcionar uma melhor segurança do operador, possui isolação dupla entre as partes vivas (exceto os terminais) e as partes frontais do equipamento. Os acessórios internos do disjuntor DWB da WEG são completamente separados do circuito de potência, evitando assim qualquer risco de contato com as partes energizadas.
Pode ser utilizado em uma ampla faixa de aplicações e obtém um ótimo desempenho em condições severas de sobrecarga e curto-circuito. Quando o disjuntor DWB da WEG é aplicado em circuitos de motores e associado aos contatores WEG (CWB e CWM) e relés inteligentes WEG (SRW), atende aos requisitos de coordenação 2, conforme a NBR IEC 60947-4-1.
Quais são as aplicações do disjuntor DWB da WEG? Como é o seu funcionamento?
Estão disponíveis com três tipos de proteção: termomagnética, magnética e com proteção eletrônica do tipo LSI - específicos para cada tipo de carga.
Para circuitos de distribuição em geral até 800 A, o disjuntor DWB com elemento termomagnético proporciona proteção eficiente contra sobrecarga e curto-circuito, tanto para aplicações em corrente alternada quanto em corrente contínua, permitindo a montagem de sistemas de distribuição de forma econômica e segura.
Para os circuitos de distribuição de 500 A à 1.600 A, o disjuntor DWB com proteção eletrônica do tipo LSI permite otimização dos circuitos de proteção e maior precisão de operação através das seguintes proteções:
● Proteção contra sobrecarga (“L” = retardo de longa duração).
● Proteção contra curto-circuito de curta duração (“S” = retardo de curta duração) permitindo ação seletiva em caso de correntes de curto-circuito.
● Proteção contra curto-circuito instantânea (“I” = Instantâneo).
Nas aplicações onde é necessário a manobra e proteção de circuito de motores, o disjuntor DWB até 500 A da WEG possui relé de proteção magnética especialmente calibrado para este tipo de carga, garantindo a sua correta operação no caso de correntes de curto-circuito. Deve ser combinado com outros elementos de manobra e proteção, como contator e relé de sobrecarga (térmico ou eletrônico).
A Therba Equipamentos Eletrônicos é um Distribuidor Oficial da WEG para todo o Território Nacional. Entre em contato conosco e conheça a linha de disjuntor DWB da WEG, oferecemos sempre a melhor solução para a aplicação de cada cliente.
