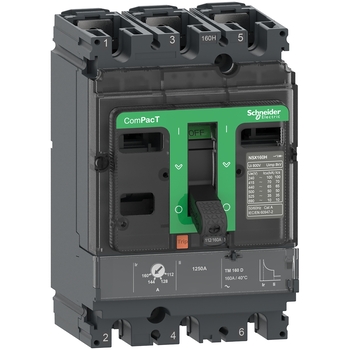

Disjuntores Termomagnéticos

Os disjuntores termomagnéticos são dispositivos de proteção, que tem como principal função desarmar e seccionar circuitos, caso perceba uma corrente elétrica acima do seu valor nominal ou uma corrente de curto circuito. Todo disjuntor elétrico em si cumpre a mesma função que é a de proteção, porém, alguns executam essa função por mais de uma maneira, como é o caso dos disjuntores termomagnéticos.

O que são os disjuntores termomagnéticos?

Os disjuntores termomagnéticos tem um diferencial, que é apresentarem duas características principais de acionamento para a proteção do circuito, oferecendo proteção térmica e magnética ao mesmo tempo, por isso possuem o nome termomagnéticos. Os disjuntores termomagnéticos podem ser monopolares, bipolares ou tripolares, trabalhando com baixa tensão, que é de até 1000V em corrente alternada.

Os disjuntores termomagnéticos realizam com eficiência a proteção térmica e magnética dos circuitos elétricos!

Os disjuntores termomagnéticos possuem uma bobina elétrica (indutor), e no centro da bobina tem um pistão. Respeitando o valor da corrente nominal do disjuntor termomagnético, a bobina foi projetada para ter um campo magnético que não exerça influência sobre o pistão.

Porém, quando ocorre um curto circuito, a corrente sofre um grande aumento, e o campo magnético da bobina também aumenta, exercendo uma indução no pistão, fazendo com que ele se movimente e acione o mecanismo que abre o circuito dos disjuntores, e os disjuntores termomagnéticos desarmam, seccionando todo o circuito, cumprindo assim a sua proteção magnética.

Existe uma pequena chapa de metal na composição dos disjuntores termomagnéticos. Essa chapa bimetálica é a principal responsável pela proteção térmica que os disjuntores termomagnéticos realizam, fazendo a proteção através do conhecido efeito joule, que acontece quando uma corrente elétrica passa pela chapa e gera um aquecimento, que acaba liberando energia na forma de calor, que em determinadas proporções pode resultar na mudança da forma da chapa.

Essa chapa foi projetada para se modificar quando a corrente ultrapassa o valor nominal dos disjuntores termomagnéticos, ou seja, quando a corrente que passa por esses disjuntores ultrapassa o valor nominal dos disjuntores, a chapa sofre um aquecimento alto e acaba se curvando, ao se curvar, aciona um mecanismo que secciona imediatamente a corrente que passaria para todo o circuito.

A Therba Equipamentos Elétricos é uma empresa especializada em serviços e produtos para distribuição elétrica, controle, sinalização, sensores e proteção de potência. Localizada na cidade de São Paulo, atendemos todo o Território Nacional, com agilidade e muita qualidade. Somos Distribuidor Oficial da Schneider Electric e WEG, entre outras marcas. Temos os melhores preços e condições de pagamento do mercado.
