O que é o Interruptor Diferencial Residual e como é o seu funcionamento!

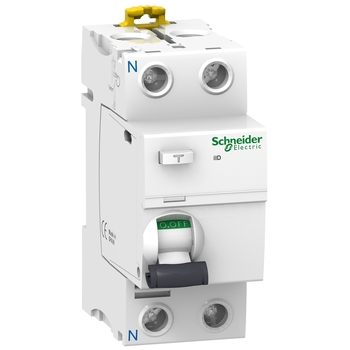

O Interruptor Diferencial Residual (IDR) é um dispositivo que tem como função principal detectar uma fuga de corrente elétrica e desarmar o circuito rapidamente, seja por uma instalação mal realizada, seja por desgaste do cabo ou até mesmo por uma pessoa levando um choque. O uso do Interruptor Diferencial Residual não dispensa o uso do disjuntor, já que ele não faz a função dos disjuntores, portanto não atua em casos de curtos-circuitos.

O Interruptor Diferencial Residual tem a função de reconhecer e desligar automaticamente o circuito caso exista uma corrente de fuga que ultrapasse 30mA, tendo essa característica para proteção contra os choques elétricos. Esse valor de 30mA é justamente escolhido para proteção dos seres humanos, pois esta é a intensidade máxima que um ser humano pode suportar.

Existem alguns tipos de Interruptor Diferencial Residual que apresentam este valor com variações, não exatamente 30 mA, pois são específicos para proteção de máquinas ou equipamentos, e este de 30mA é exclusivo para proteção de seres humanos contra os choques elétricos.

O Interruptor Diferencial Residual tem a função de seccionamento, é um dispositivo de proteção do usuário e evita um consumo desnecessário de energia elétrica!

Em suas características construtivas, o Interruptor Diferencial Residual possui o que chamamos de polos, por onde são conectados os cabos que se deseja monitorar. A quantidade de polos pode variar de acordo com o modelo, que pode ser tetrapolar, bipolar, entre outros.

O Interruptor Diferencial Residual foi declarado como um dispositivo obrigatório em instalações elétricas pela norma ABNT NBR 5410, que é a norma das Instalações Elétricas de Baixa Tensão, na edição do ano 1997. Algumas informações são dispostas na superfície do Interruptor Diferencial Residual, tais como:
● In = corrente de trabalho, quantificada em amperes.
● Corrente de desarme, quantificada em amperes.
● Tensão de trabalho, quantificada em volts.

A existência de um botão para teste é algo peculiar do Interruptor Diferencial Residual, ele simula uma fuga de corrente para testar se o desarme vai ser realizado, ou seja, é uma forma de verificar e também prevenir acidentes. Se no teste o desarme não foi realizado em uma situação real isso também não aconteceria. Também existe o botão de liga e desliga, com sinalização verde para desligado e vermelho para ligado.
