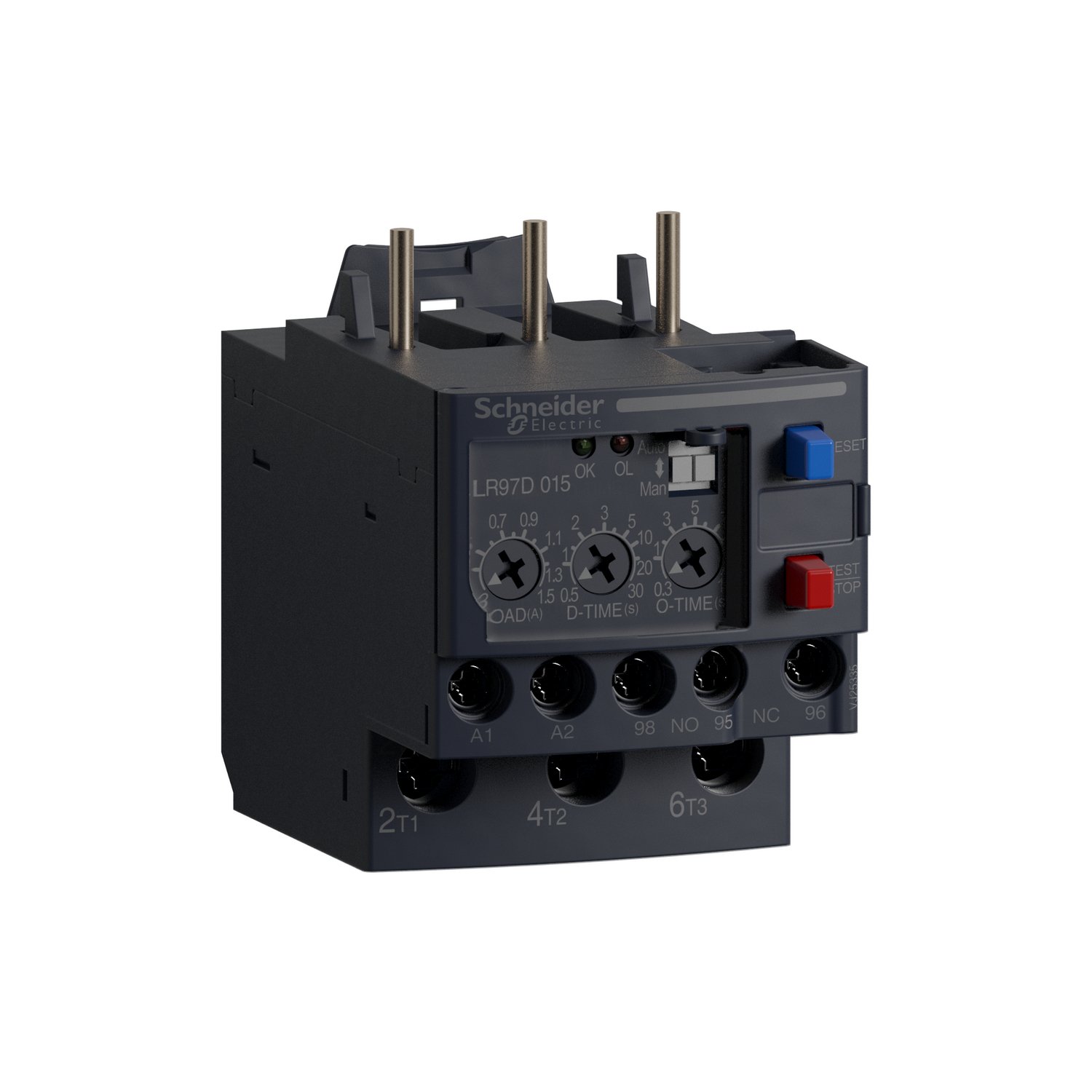

Relé Térmico Eletrônico Tempo Definido LR97D 0.3-1.5A 24VCA

Relé de sobrecorrente eletrônico TeSys LR97D, 1,5A/690V, a ser alimentado com 24V CA/CC, para proteção de motores com corrente nominal 0,3-1,3A. Ele fornece 3 indicadores para ajustar a proteção, LOAD (0,3-1,5A) para o nível de sobrecorrente, O-TIME (0,3-10seg) para a duração aceitável da sobrecorrente, D-TIME (0,5-30seg) para a duração inicial. Além disso, o dispositivo dispara quando a corrente é superior a 3 x CARGA durante mais de 0,5seg em regime permanente e se faltar uma fase durante mais de 3seg. As configurações incluem seletores para motores monofásicos/trifásicos e reset manual/automático, e o dispositivo possui um botão de reset, um botão de teste/parada, 2 LEDs indicadores (Run/Trip), 2 contatos auxiliares 1NA/NC para falha sinalização. As configurações podem ser bloqueadas selando a tampa transparente. Para conexão direta aos terminais inferiores de um contator de 3 polos LC1D09-D38, com terminais de braçadeira de parafuso na parte inferior, a montagem separada do contator é possível usando o bloco terminal LAD7B106 (a ser pedido separadamente). Certificado multipadrões (IEC, UL, CSA, CCC, EAC), compatível com RoHs/Reach.
